Naviguer et filtrer OT/DI depuis un équipement d'une maquette

Remarque

Afin de naviguer à travers les actions Coswin à droite de la maquette BIM, l'équipement doit être préalablement sélectionné.

Exemple

Prérequis

Truc & astuceConfiguration de filtre⚓

Afin d'appliquer un filtre au sélecteur des OT/DI que l'on ouvrira depuis la maquette, au préalable il est nécessaire de :

Procédure
  1. Affichez le ou les éléments associés à l'équipement en cliquant sur .⚓

      • Le nombre d'éléments liés affichés apparaît .

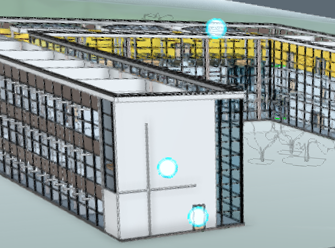

      • Les éléments sont signalés par une pastille blanche avec une bordure turquoise .

      Exemple

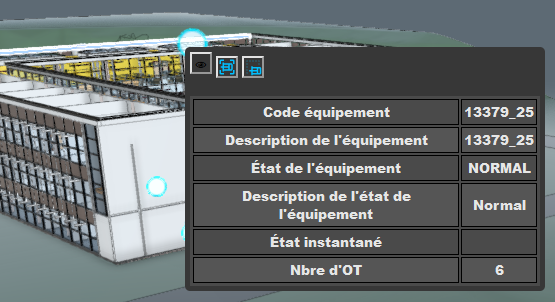

  2. Visualisez les informations de l'élément en survolant la pastille .⚓

    1. Exemple

  3. Zoomez sur l'élément .⚓

      • L'élément associé à l'équipement est affiché en pleine grandeur.

      • Ses code et description sont affichés en haut à gauche de la maquette.

      Exemple

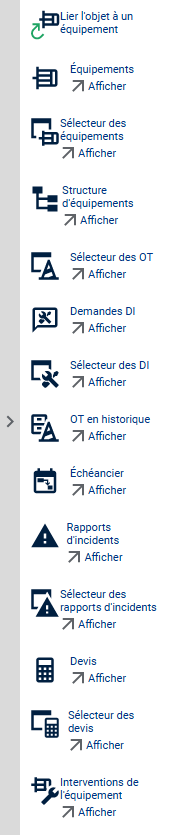

  4. Cliquez sur le raccourcis du sélecteur des OT/DI.⚓

    Exemple

    1. Le Sélecteur des OT/DI affiche tous les OT/DI de cet équipement.

  5. Cliquez sur le triangle blanc du bouton Afficher les OT/DI.⚓

    Exemple

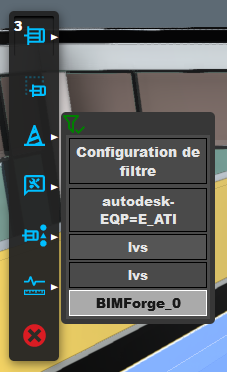

    1. La liste des configurations de filtre disponibles (rattachées au module Marqueurs BIM) est affichée.

      Exemple

  6. Cliquez sur la configuration désirée.⚓

      • Le bouton Afficher les OT/DI indique qu'une configuration de filtre est active sur la maquette .

      • Le nom de la configuration apparaît sous le code de l'équipement.

      Exemple

  7. Cliquez sur le raccourcis du sélecteur des OT/DI.⚓

    Exemple

    1. Le Sélecteur des OT/DI affiche les OT/DI de la configuration de filtre active.
