Associer une action Coswin à un nœud de diagramme

  1. Dans la fenêtre Actions de l'éditeur de diagrammes, sélectionnez une Action .⚓

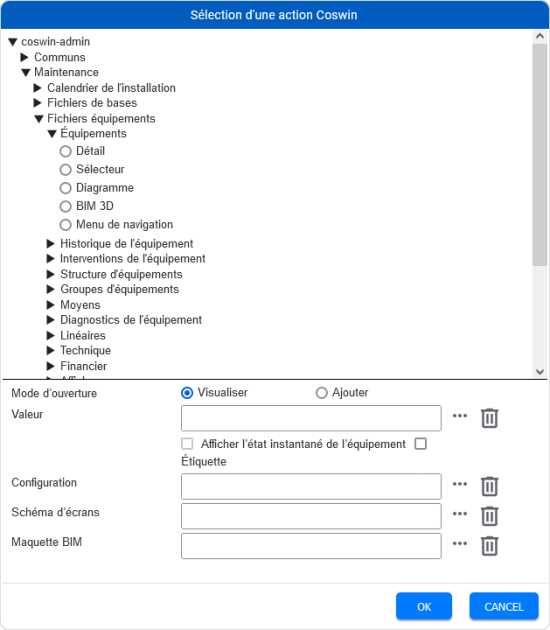

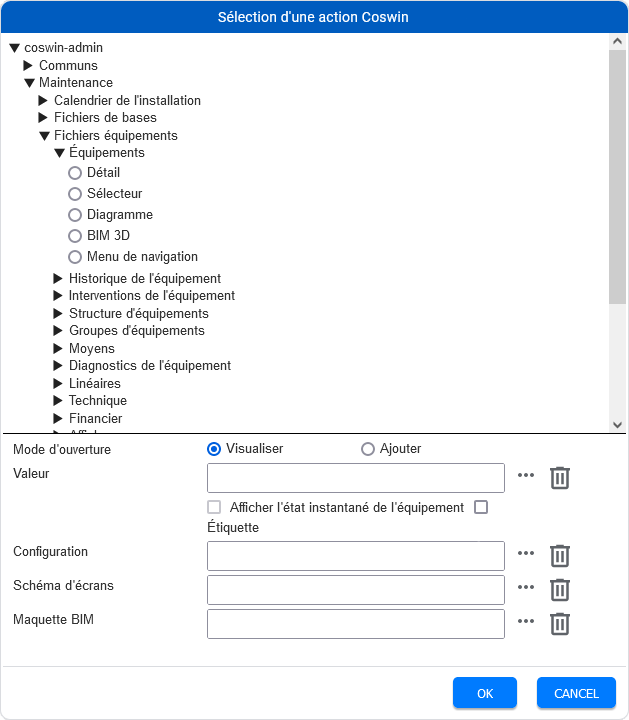

    La fenêtre de Sélection d'une action Coswin s'ouvre : vous pouvez sélectionner une action.

    Exemple

    Informations minimales :⚓

    • Sélectionnez dans l'arbre le module Coswin (la fenêtre de détail ou le sélecteur).

    • Indiquez le mode d'ouverture du module :

      • Affichage

        ou

      • Saisie

    ComplémentInformations facultatives :⚓

    • Champ Valeur de l'enregistrement

    • Afficher l'état instantané de l'équipement

    • Afficher le code de l'enregistrement dans l'étiquette du nœud

    • Configuration de filtre et de tri à appliquer (plus généralement à un sélecteur)

    • Schéma d'écrans à appliquer

    • Maquette BIM

    ComplémentChamp État instantané sur l'équipement⚓

    • 0. Fonctionnement RAS

    • 1. Fonctionnement sous alarme

    • 2. À l'arrêt

  2. Vous pouvez ajouter ce diagramme à une page d'accueil.⚓

    ComplémentVoir⚓

    Configurer une page d'accueil

  3. Résultat

    Dans Coswin, lorsque vous cliquez sur le nœud, l'action que vous avez paramétrée s'exécute.

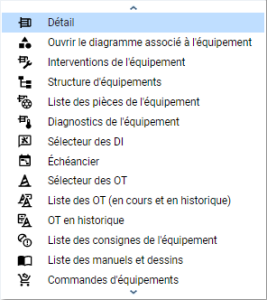

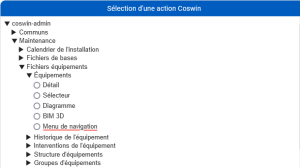

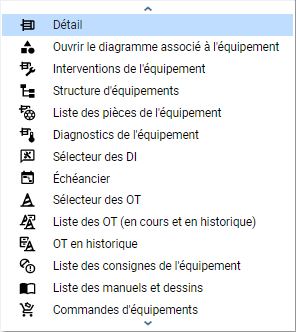

    Exemple Menu de navigation⚓
