Outils de mesure⚓
Étalon de travail⚓
Équipement étalon de travail⚓
Concept : Étalon de travail⚓
Étalon de vérification
Étalon utilisé pour étalonner ou contrôler des instruments de mesure ou des systèmes de mesure.
Remarque :
Un étalon de travail est habituellement étalonné par rapport à un étalon de référence.
Un étalon de travail servant à la vérification est aussi désigné comme étalon de vérification ou étalon de contrôle.
Champ Équipement étalon de travail⚓
Ce champ, disponible au niveau de l'attribut de l'équipement et de l'attribut de l'OT, permet d'indiquer l'étalon de travail qui est ou a été utilisé pour étalonner ou contrôler des instruments de mesures ou des sous-systèmes de mesure.
L'étalon de travail spécifié au niveau de l'équipement est proposé par défaut sur l'OT et est modifiable.
Pour spécifier qu'un équipement est un étalon, il faut cocher la case
Étalon(disponible dans l'éditeur de ressources).
Modules⚓
Classe d'attributs(ETAT_STANDARD_EQUIPMENT)
Ordres de travail(WOAT_STANDARD_EQUIPMENT)OT en historique(HWOAT_STANDARD_EQUIPMENT)
Valeur étalon cible et valeur étalon effective⚓
Cette fonctionnalité permet de dissocier valeur étalon cible de la valeur étalon effective (valeur à laquelle l'étalon a été atteint).
C'est le cas notamment des équipements analogiques où la valeur de consigne n'est pas toujours atteignable de façon aussi précise que sur les équipements numériques.
Ces deux champs sont copiés de l'attribut de l'équipement vers l'attribut de l'OT. La valeur étalon cible est en lecture seule, la valeur étalon effective est modifiable.
La détermination de la conformité se base par rapport à la valeur étalon effective.
Concept : Valeur étalon cible⚓
Valeur théorique que la mesure de l'étalon est censée atteindre.
Concept : Valeur étalon effective⚓
Valeur de référence par rapport à laquelle le calcul de conformité est réalisé.
Intervalle de tolérance⚓
Unité de tolérance⚓
En métrologie, la tolérance n'est pas exprimée dans la même unité que la cote nominale.
Par exemple, un alésage de 25 mm a une tolérance de 9µm (soit entre 24,991 mm et 25,009 mm)
Dans Coswin, l'unité de tolérance (ETAT_DEVIATION_UNIT) est initialisé avec l'Unité (ETAT_UNIT).
Il est possible de la modifier à condition que l'unité de tolérance soit un sous-multiple de l'unité (facteur de conversion =< 1).
Champ Type d'intervalle⚓
Le champ Type d'intervalle permet d'indiquer si l'intervalle de tolérance est centré ou décentré.
L'intervalle centré signifie que l'écart inférieur est égale à l'écart supérieur.
L'intervalle décentré signifie que l'écart inférieur est différent de l'écart supérieur.
Concept : Intervalle de tolérance⚓
Écart autorisé par rapport à la valeur étalon, exprimé en valeur numérique décimale.
Type de tolérance centré⚓
Écart autorisé spécifié en valeur absolu autour de la cote nominale : l'écart inférieur est égal à l'écart supérieur.
Remarque :
Dans ce cas, seul l'écart inférieur est accessible, l'écart supérieur est grisé et automatiquement complété avec la valeur de l'écart inférieur.
Exemple : Valeur étalon 25 mm | écart autorisé 9µm (0,009 mm)⚓
Si la valeur mesurée est entre 24,991 et 25,009, elle est considérée conforme.
Type de tolérance décentré⚓
Intervalle spécifié de part et d'autre de la cote nominale : les écarts inférieur et supérieur sont différents.
Remarque :
Les deux champs sont accessibles.
Exemple : Valeur étalon 25mm | écart autorisé -7µm (-0,007 mm) et +5µm (+0,005 mm)⚓
Si la valeur mesurée est entre 24,993 et 25,005, elle est considérée conforme.
Champ Symbole sur le module Unité⚓
Attention : Symboles d'unité normalisés⚓
Le champ Symbole, en lecture seule, affiche le symbole normalisé associé à l'unité.
Une casse forcée est impossible sur ce champ, automatiquement rafraîchi.
Exemples :
mm
µm
kg
Autres modules⚓
Le champ Symbole est ajouté sur les modules :
Classe d'attributs, associé au champUnitéde l'attribut,Équipement, sur l'ongletValeursdes attributs de l'équipement (EQUIPMENT_ATTRIBUTE),Ordres de travail, sur l'ongletValeursdes attributs de l'équipement (WORK_ORDER_ATTRIBUTE),OT en historique, sur l'ongletValeursdes attributs de l'équipement (H_WORK_ORDER_ATTRIBUTE).
Attention : Précision de l'unité⚓

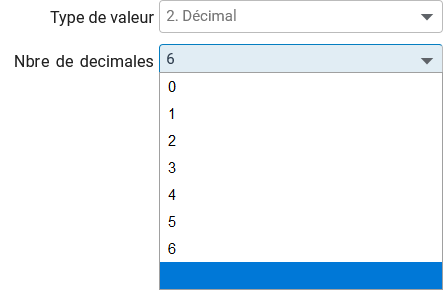

Le champ Nombre de décimales au niveau de l'Attribut technique (CWAT_DECIMAL_DIGITS) permet d'optimiser la précision de l'unité nécessaire en métrologie.
Il permet d'insérer jusqu'à 6 décimales selon le besoin.
Précision de l'unité sur les valeurs décimales⚓
Type de valeur 2. Décimale⚓
Si la valeur de l'attribut technique est de type
2. Décimale, les champs ETAT_VALUE, ETAT_VALUE_NUMBER, ETAT_STANDARD_VALUE, ETAT_STANDARD_VALUE_NUMBER et ETAT_AUTHORIZED_DEVIATION sont affichés avec la précision de l'unité spécifiée sur la valeur de l'attribut (ETAT_UNIT) via le champNombre de chiffres décimaux.Si aucune unité n'est spécifiée (ETAT_UNIT vide), le nombre est affiché avec la précision par défaut définie dans les paramètres.
Exemple :
