Créer un indicateur de type jauge

Exemple

Prérequis

Indicateurs Nom@d⚓

Pour les indicateurs de type Nom@d, les champs suivants sont définis par défaut et ne sont pas accessibles :

  • Type d'indicateur (1. Jauge)

  • Type de jauge (Demi-cercle)

  • Style de jauge (Vert/Jaune/Rouge ou Rouge/Jaune/Vert)

  • Afficher les seuils

  • À la couleur du seuil

  • Animation de la jauge (Sans)

  1. Ouvrez l'onglet Sécurité et profils > Indicateurs.⚓

    1. La liste des indicateurs est affichée.

  2. Ajoutez un indicateur.⚓

  3. Complétez les champs obligatoires Code indicateur et Description.⚓

  4. Sélectionnez le Type d'indicateur : 1. Jauge.⚓

    Remarque

    Le Type d'indicateur : 1. Jauge donne accès :

    • au champ Style de jauge

    • à la couleur de base

    • aux paramètres de seuil

  5. Sélectionnez le style de jauge.⚓

    • 0. Vert/Jaune/Rouge

    • 1. Rouge/Jaune/Vert

    • 2. Personnalisé

  6. Sélectionnez le Type de valeur.⚓

    • 0. Numérique

    • 1. Alphanumérique

  7. Saisissez la Requête SQL qui sera exécutée pour retourner le résultat de l'indicateur.⚓

    ExempleNombre d'OT alloués à l'utilisateur connecté⚓

    SELECT COUNT(1) FROM employee_allocated WHERE woea_employee = '<USER_EMPLOYEE>'

  8. Validez la requête via le bouton .⚓

  9. Complétez le champ Infobulle.⚓

    L'infobulle correspond à la description longue affichée lorsque la souris pointe l'indicateur.

  10. Définissez les Valeurs de début et de fin.⚓

  11. Complétez le champ Unité.⚓

    ExempleUnité et valeurs⚓

    • Valeur de début : 0

    • Valeur de fin : 100

    • Unité : %

    RemarqueAffichage de l’unité⚓

    L'unité est affichée dans une taille de police inférieure à celle de la valeur.

  12. Définissez les valeurs des seuils.⚓

    • Seuil de départ

    • Seuil d'alerte

    • Seuil critique

  13. Si le style de jauge est 2. Personnalisé, sélectionnez les couleurs associées aux champs :⚓

    • Valeur de début

    • Seuil de départ

    • Seuil d'alerte

    • Seuil critique

    • Couleur de base

    • Couleur personnalisée de la valeur/unité de la jauge *

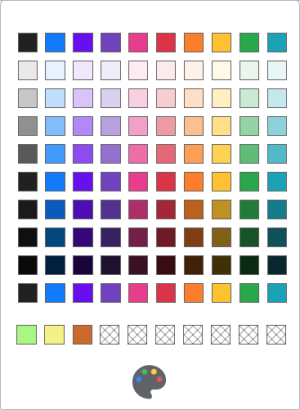

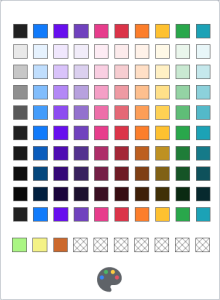

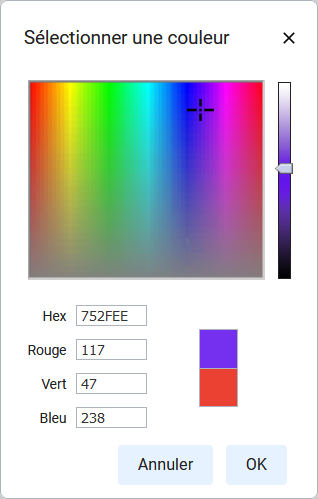

    Exemplevia la palette et/ou le sélecteur de couleur :⚓

    * Couleur personnalisée de la jauge

    Couleur de la valeur/unité de la jauge⚓

    Vous pouvez définir la couleur de la valeur (et de l'unité) de la jauge :

    0. Couleur de base⚓

    • Couleur de base

      ou

    • Couleur du seuil

      → si le champ À la couleur du seuil est coché

    1. Personnalisé⚓

    • Couleur spécifiée dans le sélecteur

      → quelle que soit la valeur du champ À la couleur du seuil

    Exemple

    À la couleur du seuil

    À la couleur du seuil

    0. Couleur de base

    1. Couleur personnalisée

  14. Sélectionnez le type de jauge.⚓

    • Demi-cercle

    • Fer à cheval

    • Cercle

    • Linéaire

    Exemple

    Demi-cercle

    Fer à cheval

    Cercle

    Linéaire

    Remarque

    Les Valeur de début et Valeur de fin apparaissent sur les jauges demi-cercle et fer à cheval.

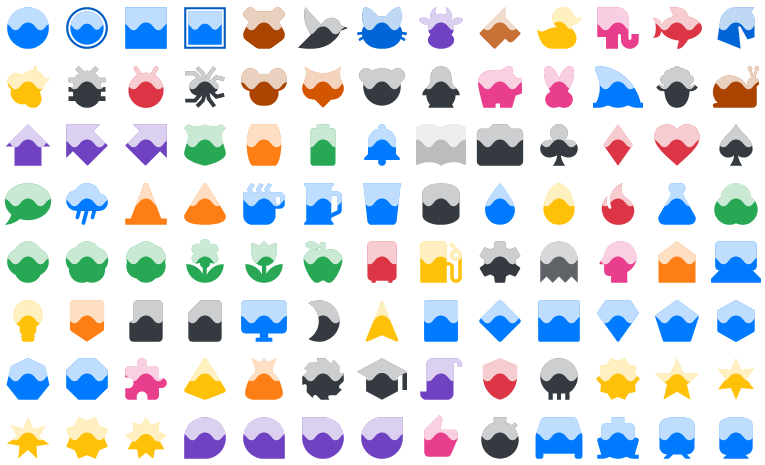

  15. Si la jauge est de type linéaire, sélectionnez une forme via ....⚓

    Truc & astuce

    et l'état d'animation de la jauge :⚓

    • Aucun

    • Bas

    • Intermédiaire

    • Haut

    Remarque

    L'état d'animation de la jauge définit l'amplitude de mouvement de la jauge.

    1. ExempleSans/avec animation⚓

      Sans animation

      Avec animation

  16. Si vous créez un indicateur pour Coswin Nom@d, activez la case à cocher Indicateur Nom@d.⚓

  17. L'option | Afficher les seuils permet de masquer ou afficher les seuils définis.⚓

    1. Exemple

      Afficher les seuils

      Afficher les seuils

  18. L'option | À la couleur de seuil permet d'afficher ou la couleur de base ou la couleur du seuil dans la jauge.⚓

    Remarque

    La couleur du seuil peut être affichée sans afficher le seuil.

    1. Exemple

      À la couleur de seuil

      À la couleur de seuil

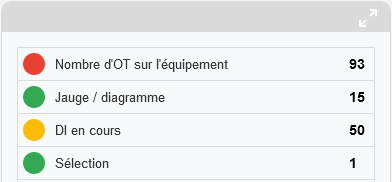

      Truc & astuceJauge sous forme de liste⚓

      Une jauge peut être affichée sous forme de liste (voir Configurer une page d'accueil : liste des indicateurs).

      Il faut activer les options Afficher les seuils et À la couleur de seuil pour que la pastille affiche la couleur du seuil atteint.

      Exemple

  19. Sauvez.⚓
