Créer une couche de carte

Une couche de carte peut être fourni par ArcGIS ou créé/modifié sur ArcMap, et diffusé via ArcGIS Server ou sur un serveur interne. Elle est matérialisée graphiquement par une ou plusieurs cartes (layer).

Exemple

Services ArcGIS.

Prérequis

Vous devrez utiliser l'adresse URL fournie par ArcGIS ou l'adresse du service sur votre serveur.

Procédure
  1. Ouvrez le module Outils > Données spatiales > Couches de carte.⚓
  2. Ajoutez une couche de carte.⚓
  3. Complétez les champs Code couche de carte et Description.⚓
  4. Complétez le champ URL fourni.⚓
  5. Sélectionnez le Type de couche.⚓

    • 0. Fond de carte

    • 1. Caractéristiques des couches

    • 2. Services de cartes et d'images

    • 3. Source OGC

    • 4. Remarques sur la carte

    • 5. Fichier KML/KMZ

    • 6. Couche de la scène

    Remarque

    Le type de couche de carte 6. Couche de la scène (SceneLayer) permet d'afficher les maquettes de bâtiments en 3D.

  6. Si nécessaire, sélectionnez l'option Authentification requise.⚓

    L'utilisateur devra s'authentifier.

    ComplémentCréation d'un utilisateur SIG⚓

    Voir Créer un utilisateur SIG.

  7. Si nécessaire, ajoutez le ou les champs exposés sous l'onglet correspondant.⚓

    Champs exposés⚓

    Les champs exposés sont issus des champs correspondants à la couche du service et seront disponibles dans le module Géolocalisation.

    Il existe plusieurs Types de champ (ci-dessous) et ils peuvent être définis comme Visible ou non.

    ComplémentChamp Type de champ⚓

    0. Champ information

    1. Champ équipement

    2. Champ employé

    3. Champ URL

    1. Exemple

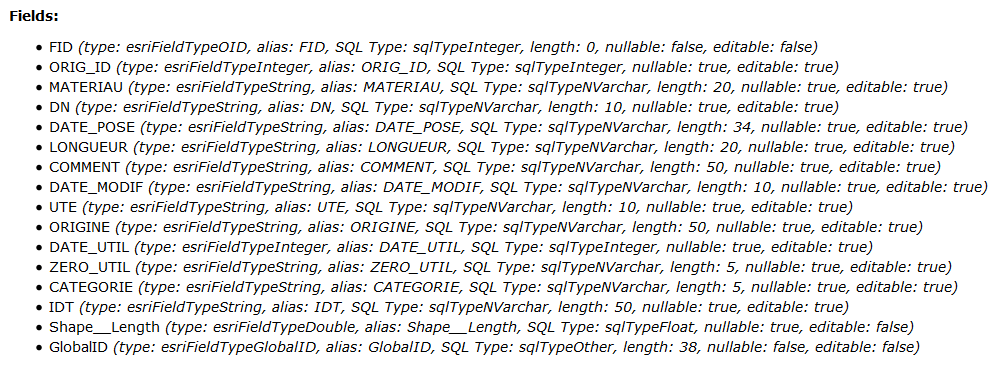

      Champs disponibles sur la couche (layer) du service

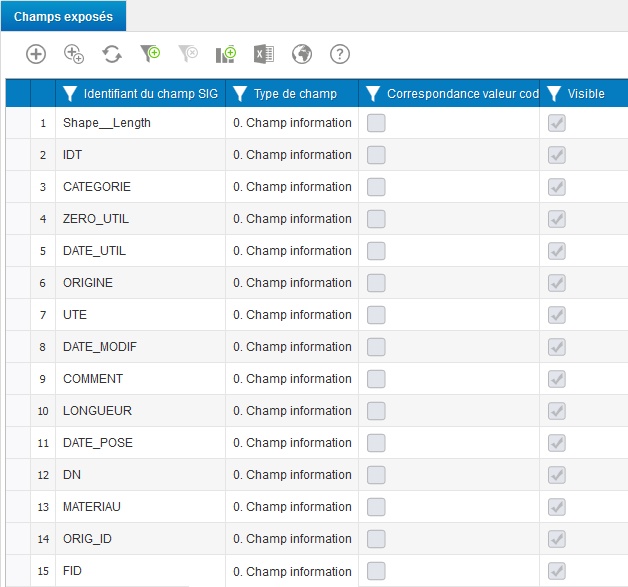

      Champs exposés sélectionnés

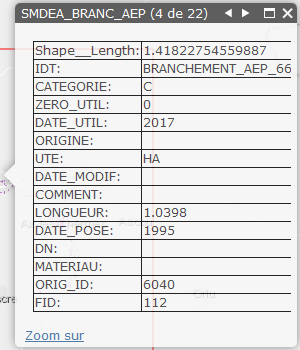

      Champs exposés sur la carte

  8. Sauvez.⚓
