Configuration des actifs linéaires en mode PR+abscisse⚓
Si la base de données est paramétrée en mode PR+abscisse, la création du linéaire est réalisée avec spécification du PK de début et du PK de fin.
L'utilisateur doit saisir au moins un PR dans l'onglet Point de repère et associer ce PR à un PK (compris entre le PK de début et du PK de fin) avant de sauver.
Fonction PK > PR + abscisse⚓
À la sauvegarde, Coswin détermine automatiquement les PR+abscisses associés aux PK de début et PK de fin (champs non accessibles et grisés) avec la logique suivante :
- Le PR+abscisse associés au PK de début est le PR associé au PK le plus proche du PK de début. L'abscisse est la différence (après conversion des unités) entre le PK du PR et le PK de début.
- Le PR+abscisse associés au PK de fin est le PR associé au PK le plus proche du PK de fin. L'abscisse est la différence (après conversion des unités) entre le PK de fin et le PK du PR.
Lorsqu'un PR est ajouté ou retiré de telle façon que les PR associés aux PK de début et/ou au PK de fin sont modifiés, il faut déterminer à nouveau les PR+abscisse associés aux PK de début et PK de fin.
Exemple :
Unité du PK : km Unité du PR : m 1 km = 1000 m | PK début = 0 PK fin = 255 | PR1 -> PK 156 PRn -> (...) PR788 -> PK 254,660 |
Coswin calcule : |
| |
Fonction PR + abscisse > PK⚓
Lorsque l'utilisateur ajoute :
- Un segment à un composant,
- Une topologie,
- Un équipement discret,
- Un segment à une caractéristique,
il spécifie le PR+abscisse de début et de fin. Coswin détermine les PK associés à ces valeurs.
Exemple :
PR536 -> PK 182,240 PR539 -> PK 184,280 | Segment A478 | |
PR+ abscisse début | PR + abscisse fin | |
PR536 + 200 | PR539 -230 | |
PK 182,440 | PK 184,050 | |
Mise à jour des Points de repère⚓
Recalage des offset⚓
Si le PR est décalé sans que la longueur du linéaire ne soit changée, l'utilisateur modifie le PK associé au PR (sur l'onglet Points de repère du linéaire).
En revanche les segments ne changent pas de PK mais leur offset doit être mis à jour.
Exemple :
Le PR2 est déplacé du PK 55 au PK 62. L'objet (ou l'événement) qui était précédemment à PR2 300 se retrouve à PR2 -7300 mais toujours au PK 54,700.
Recalage des abscisses⚓

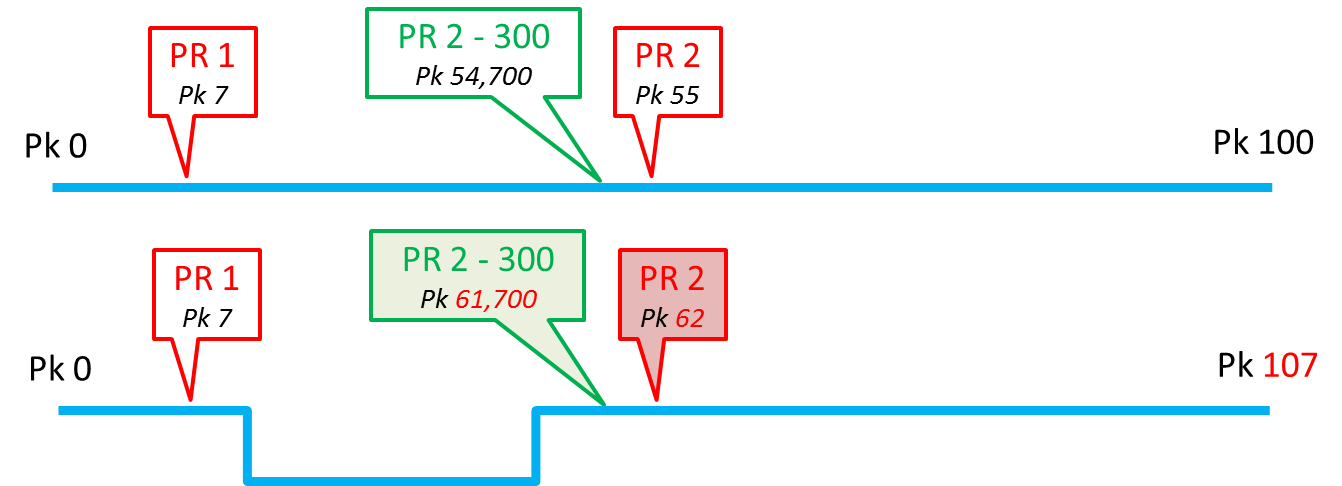

Le profil de la route est modifié de telle sorte que la longueur du linéaire est impactée. L'utilisateur modifie le PK associé au PR (sur l'onglet Points de repère du linéaire).
En revanche l'abscisse des segments ne change pas mais le PK doit être mis à jour.
Dans ce cas, l'utilisateur devra modifier le PK de tous le PR en aval du changement.
Exemple :
