Ces paramètres permettent de définir et de configurer les indicateurs que vous souhaitez rendre disponibles depuis le module Structure d'équipements.
Procédure
Afficher les équipements dans la structure par ordre indexé⚓
Lorsqu'on créé des structures d'équipements, il est possible de spécifier l'ordre des fils (par niveau) de façon à ce que cet ordre corresponde à la disposition physique des équipements, au sens du process de fabrication, etc.
Le paramètre Afficher les équipements dans la structure par ordre indexé permet de définir si dans le module structure d'équipements les équipements fils doivent apparaître dans l'ordre alphabétique ou s'ils doivent apparaître dans l'ordre des index que vous avez spécifié.
Par défaut ce paramètre n'est pas coché.

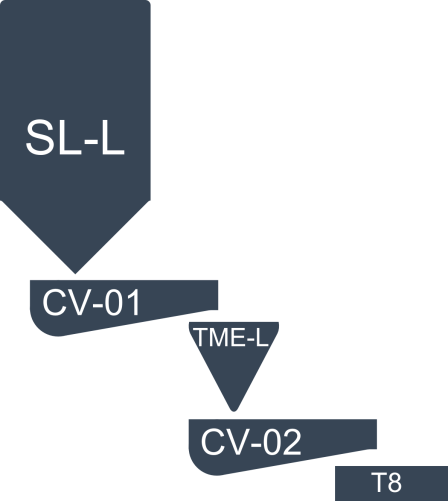

Exemple - L'équipement COMPOSITION regroupe des équipements fils qui constitue un process de fabrication :⚓
Le silo déverse dans un premier couloir vibrant qui déverse dans une trémie, qui déverse dans un second couloir vibrant qui déverse enfin sur un transporteur.

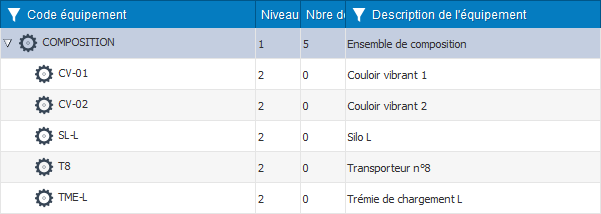

Les équipements sont affichés dans la structure par ordre alphabétique.

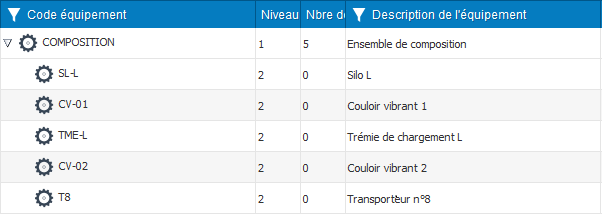

Les équipements sont affichés dans la structure par ordre indexé.
Afficher les pictogrammes de fonctions dans la structure⚓
L'indice MTBF est normalement calculé de la manière suivante :
∑ (durée de fonctionnement - durée de panne) / nombre de pannes
Attention -
Dans Coswin, ce n'est pas la somme des durées de fonctionnement qui est utilisée mais le nombre de mois de la période × le temps d'ouverture quotidien.
Outils > Paramètres > Maintenance > Structure d'équipementsCes paramètres permettent de définir et de configurer les indicateurs que vous souhaitez rendre disponibles depuis le module
Structure d'équipements.Afficher les équipements dans la structure par ordre indexé⚓Lorsqu'on créé des structures d'équipements, il est possible de spécifier l'ordre des fils (par niveau) de façon à ce que cet ordre corresponde à la disposition physique des équipements, au sens du process de fabrication, etc.
Le paramètre
Afficher les équipements dans la structure par ordre indexépermet de définir si dans le module structure d'équipements les équipements fils doivent apparaître dans l'ordre alphabétique ou s'ils doivent apparaître dans l'ordre des index que vous avez spécifié.Par défaut ce paramètre n'est pas coché.
Exemple - L'équipement COMPOSITION regroupe des équipements fils qui constitue un process de fabrication :⚓
Le silo déverse dans un premier couloir vibrant qui déverse dans une trémie, qui déverse dans un second couloir vibrant qui déverse enfin sur un transporteur.
Les équipements sont affichés dans la structure par ordre alphabétique.
Les équipements sont affichés dans la structure par ordre indexé.
Afficher les pictogrammes de fonctions dans la structure⚓0. Géographique/technique1. Icône de la fonction2. Icône de la famillePosition de l'icône de lien⚓0. Fin1. DébutMéthode d'affichage des équipements techniques d'une localisation⚓0. Pour chaque localisation1. Dans la structureAfficher l’image associée à l’équipement sur les⚓indicateursLa photo de l'équipement n'est pas affichée dans le volet Indicateurs.
La photo de l'équipement est affichée dans le volet Indicateurs.
Afficher par défaut le panneau d’indicateurs⚓La fenêtre des indicateurs n'est pas affichée par défaut.
Elle peut être affichée via le menu contextuel de l'équipement.
La fenêtre des indicateurs est affichée par défaut dans la structure.
Afficher par défaut le nombre d’OT / de DI pour les équipements et leur sous-équipements⚓Le nombre d'OT/DI pour l'équipement et ses sous-équipements n'est pas affiché.
Le nombre d'OT/DI pour l'équipement et ses sous-équipements est affiché par défaut.
Afficher par défaut les indicateurs⚓Les indicateurs ne sont pas affichés.
Les indicateurs sont affichés par défaut.
Nombre d'OT en cours pour l'équipement et ses sous-équipements⚓Truc & astuce - Liste des états OT⚓
Seuls les OT dont l'état OT est spécifié dans la
Liste des états OT(disponible en bas de page) seront pris en compte.Les deux indicateurs ci-dessous ne seront pas affichés dans le module
structure d'équipements:Les deux indicateurs ci-dessous seront affichés dans le module
structure d'équipements:Nombre de DI en cours pour l'équipement et ses sous-équipements⚓Truc & astuce - Liste des états DI⚓
Seuls les DI dont l'état est spécifié dans la
Liste des états DI(disponible en bas de page) seront pris en compte.Les deux indicateurs ci-dessous ne seront pas affichés dans le module structure d'équipements :
Les deux indicateurs ci-dessous seront affichés dans le module structure d'équipements :
MTBF de l'équipement⚓MTBF =
Durée de la période - Σ (valeur de calcul)
Nombre d'OT *
Où :
MTBF (moyenne des temps de bon fonctionnement entre deux défaillances) est exprimé en heures.
La durée de la période, exprimée en heures, correspond à la période valeur du paramètre
Période pour le calcul de la MTBF(en mois).Valeur de calcul :
0. Temps d'arrêtou
1. Délai d'intervention + Temps de rétablissementRemarque - *⚓
Nombre d'OT en cours à l'état système
2et3Nombre d'OT en historique à l'état système
3Truc & astuce - Type d'intervention pour la MTBF⚓
Seuls les OT dont le type d'intervention est spécifié dans
Type d'intervention pour la MTBF(disponible en bas de page) seront pris en compte.Remarque - Calcul du MTBF⚓
L'indice MTBF est normalement calculé de la manière suivante :
∑ (durée de fonctionnement - durée de panne) / nombre de pannes
Attention -
Dans Coswin, ce n'est pas la somme des durées de fonctionnement qui est utilisée mais le nombre de mois de la période × le temps d'ouverture quotidien.
Attention - Paramètres dépendants :⚓
Période pour le calcul de la MTBF (en mois)Temps d'ouverture quotidien (en heures)Valeur prise en compte pour le calcul de la MTBFPériode pour le calcul de la MTBF (en mois)⚓Période choisie pour le calcul de la MTBF.
Truc & astuce - Type d'intervention pour la MTBF⚓
Seuls les OT dont le type d'intervention est spécifié dans
Type d'intervention pour la MTBF(disponible en bas de page) seront pris en compte.Attention - Dépend du paramètre :⚓
MTBF de l'équipementDétermination du temps d'ouverture⚓0. Global (paramètre)1. Sur équipement/fonction/zone2. Sur le calendrier de l'équipementAttention - Dépend du paramètre :⚓
MTBF de l'équipementTemps d'ouverture quotidien (en heures)⚓Temps d'ouverture quotidien de l'équipement utilisé pour le calcul de la MTBF.
Truc & astuce - Type d'intervention pour la MTBF⚓
Seuls les OT dont le type d'intervention est spécifié dans
Type d'intervention pour la MTBF(disponible en bas de page) seront pris en compte.Attention - Dépend du paramètre :⚓
MTBF de l'équipementValeur prise en compte pour le calcul de la MTBF⚓0. Temps d'arrêt1. Délai d'intervention + Temps de rétablissement.Truc & astuce - Type d'intervention pour la MTBF⚓
Seuls les OT dont le type d'intervention est spécifié dans
Type d'intervention pour la MTBF(disponible en bas de page) seront pris en compte.Attention - Dépend du paramètre :⚓
MTBF de l'équipementMTTR de l'équipement⚓MTTR =
Temps d'arrêt total
Nombre d'arrêts
Où :
Remarque -
OT en cours à l'état système
2et3OT en historique à l'état système
3Truc & astuce - Type d'intervention pour la MTTR⚓
Seuls les OT dont le type d'intervention est spécifié dans
Type d'intervention pour la MTTR(disponible en bas de page) seront pris en compte.Attention - Paramètres dépendants :⚓
Période pour le calcul de la MTTR (en mois)Valeur prise en compte pour le calcul de la MTTRPériode pour le calcul de la MTTR (en mois)⚓Période choisie pour le calcul de la MTTR.
Truc & astuce - Type d'intervention pour la MTTR⚓
Seuls les OT dont le type d'intervention est spécifié dans
Type d'intervention pour la MTTR(disponible en bas de page) seront pris en compte.Attention - Dépend du paramètre :⚓
MTTR de l'équipementValeur prise en compte pour le calcul de la MTTR⚓0. Temps d'arrêt1. Délai d'intervention + Temps de rétablissement.Truc & astuce - Type d'intervention pour la MTTR⚓
Seuls les OT dont le type d'intervention est spécifié dans
Type d'intervention pour la MTTR(disponible en bas de page) seront pris en compte.Attention - Dépend du paramètre :⚓
MTTR de l'équipementDisponibilité de l'équipement⚓=
MTBF
MTBF + MTTR
Moyenne des temps de réponse de l'équipement⚓Moyenne du champ
Temps de mobilisationdes OT sélectionnés.Moyenne des temps d'ouverture⚓=
Nombre total d'heures d'ouverture
Nombre total de jours
Remarque -
* sur la
Période de calcul de la durée moyenne d'ouverture (en mois)L'indicateur
Temps d'ouverture moyenne sera pas affiché dans le module structure d'équipements.L'indicateur
Temps d'ouverture moyensera affiché dans le module structure d'équipements.Période de calcul de la durée moyenne d'ouverture (en mois)⚓Attention - Dépend du paramètre :⚓
Temps moyen d'ouverture
